Ruwheid en golving: waarom een glad vlak niet vlak is

Waarom zag Sofies “gladde” onderdeel er in de meetkamer toch golvend uit?

Leestijd: 4 minuten

Sofie pakt het net binnengekomen onderdeel op en strijkt er met haar vinger overheen. Glad. Precies zoals ze had gevraagd — een fijne afwerking, Ra 0,8 zoals op de tekening stond. Ze is tevreden.

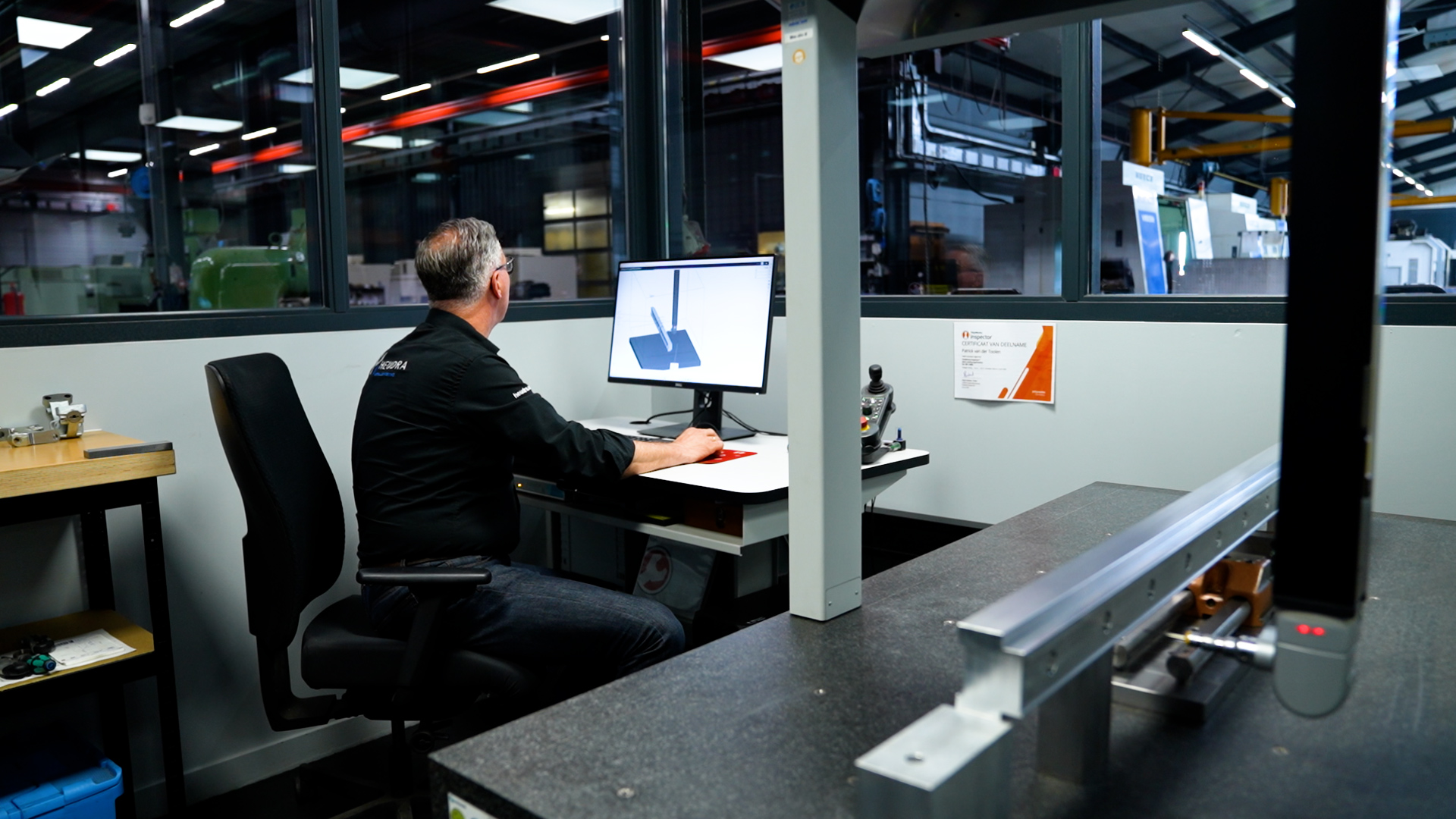

Een collega van de kwaliteitsafdeling legt het onderdeel een dag later op een meetopstelling en fronst. “Deze is niet helemaal vlak,” zegt hij. “Er zit een lichte golving in het oppervlak.” Sofie snapt er niets van. Hoe kan iets dat zo glad aanvoelt, niet vlak zijn?

Het misverstand dat Sofie deelt met bijna iedereen

Wat Sofie niet wist: “glad” en “vlak” zijn twee compleet verschillende dingen, gemeten op een andere schaal. Oppervlakteruwheid (de Ra-waarde die op haar tekening stond) gaat over hele kleine, dichtbij elkaar liggende oneffenheden — de microscopische pieken en dalen die je met je vinger voelt als “glad” of “ruw”. Golving gaat over iets heel anders: bredere, langzamer verlopende afwijkingen van het oppervlak over een grotere afstand — een oppervlak dat in zijn geheel een fractie bolt of hol staat, zonder dat je dat met je vinger ooit zou voelen.

Waarom deze twee elkaar niet automatisch volgen

Dit is het inzicht dat Sofie miste: ruwheid en golving zijn niet direct met elkaar verbonden. Een oppervlak kan een uitstekende, lage Ra-waarde hebben — dus heel glad aanvoelen — en tegelijk een merkbare golving vertonen. Andersom kan een oppervlak juist ruw aanvoelen, maar in zijn geheel volledig vlak zijn. Het zijn twee losse eigenschappen die allebei apart gemeten en apart gespecificeerd moeten worden.

Waarom dit voor Sofie’s onderdeel wél belangrijk was

Voor de meeste onderdelen maakt een lichte golving niets uit. Maar Sofies onderdeel moest tegen een ander vlak aansluiten — een pasvlak waar een afdichting op kwam. Bij zo’n toepassing telt niet alleen hoe glad het oppervlak aanvoelt, maar ook of het over de hele lengte daadwerkelijk vlak is. Een golvend vlak kan, ook bij een perfecte Ra-waarde, alsnog lekken of niet goed aansluiten.

Wat Sofie hiervan leerde

Ze had op haar tekening alleen een Ra-waarde gespecificeerd, in de veronderstelling dat dat “glad genoeg” automatisch ook “vlak genoeg” zou betekenen. Voor kritische pasvlakken is dat niet genoeg — daar had ze, naast de ruwheid, ook een vlakheidstolerantie moeten opgeven.

Wat je hiermee kunt

Bij onderdelen waar een oppervlak tegen iets anders moet aansluiten — een pasvlak, een afdichting, een montagevlak — is het de moeite waard om je af te vragen of je alleen de ruwheid specificeert, of ook de vlakheid. Beide zijn andere eisen, en beide kunnen los van elkaar mis gaan, ook als de ander perfect klopt.

Hoe Heudra hierin meedenkt

Bij Heudra Metaalbewerking in Ochten wijzen we hierop als we zien dat een tekening alleen een ruwheidswaarde bevat terwijl het onderdeel eigenlijk om vlakheid vraagt. Dat voorkomt precies de verrassing die Sofie had — een onderdeel dat op papier klopt, maar in de praktijk toch niet goed aansluit.

Twijfel je of jouw specificaties compleet zijn voor een kritisch pasvlak? Stuur je tekening op — dan kijken we samen of er nog iets ontbreekt.

Heudra Metaalbewerking — specialist in CNC-draaien, CNC-frezen en seriematige metaalbewerking in Ochten.

Lees ook: Welke toleranties zijn haalbaar bij CNC-frezen en -draaien? · RVS bewerken voor de voedingsindustrie: de les die Bram leerde

Bron: Gids voor oppervlakteruwheid — ProleanTech

Veelgestelde vragen

Wat is het verschil tussen oppervlakteruwheid (Ra) en golving?
Oppervlakteruwheid gaat over hele kleine, dichtbij elkaar liggende oneffenheden die je voelt als “glad” of “ruw”. Golving betreft bredere, langzaam verlopende afwijkingen over een grotere afstand van het oppervlak — bijvoorbeeld een licht bollend of hol vlak. Het zijn twee losse eigenschappen die niet automatisch samenhangen.

Kan een onderdeel een goede Ra-waarde hebben en toch golvend zijn?
Ja. Ruwheid en golving zijn niet direct gecorreleerd: een oppervlak kan heel glad aanvoelen (lage Ra) en toch een merkbare golving hebben, of andersom ruw aanvoelen maar in zijn geheel volledig vlak zijn.

Wanneer is het belangrijk om naast de ruwheid ook de vlakheid te specificeren?
Vooral bij pasvlakken, afdichtingen of montagevlakken waar twee oppervlakken goed tegen elkaar moeten aansluiten. Een golvend vlak kan daar, ondanks een perfecte ruwheidswaarde, alsnog tot lekkage of een slechte aansluiting leiden.
