Wanneer heb je een 3D-bestand nodig voor je CNC-offerte?

Wanneer heb je een 3D-bestand nodig naast je 2D-tekening voor een scherpe CNC-offerte?

Leestijd: 4 minuten

Je stuurt een tekening mee met je aanvraag en denkt dat je compleet bent. Vaak is dat ook zo — maar bij een groeiend aantal verspaners maakt een extra bestand het verschil tussen een snelle, scherpe offerte en een aanvraag die eerst met vragen terugkomt. Vijf dingen om te weten over 3D-bestanden bij CNC-aanvragen.

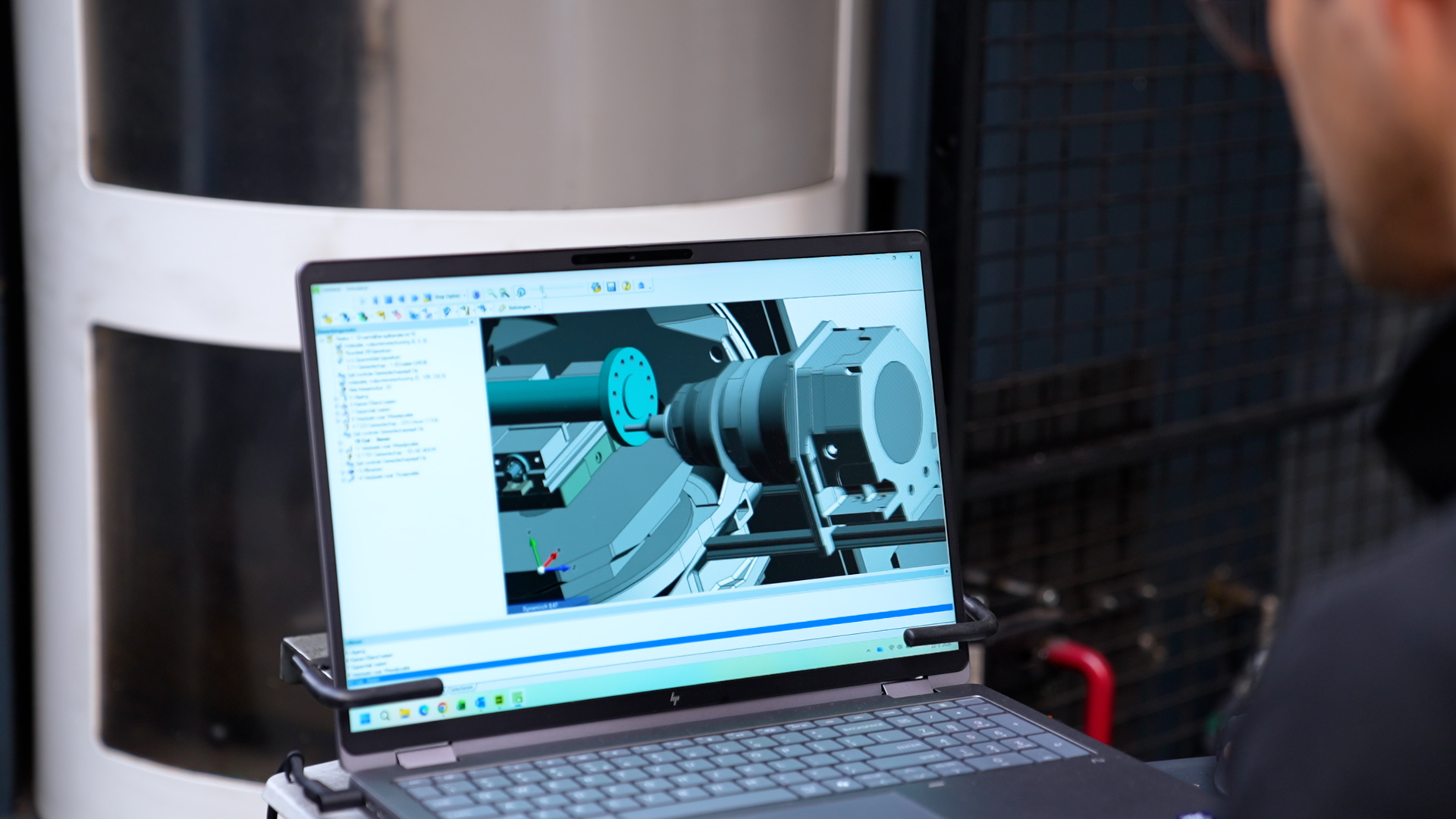

1. Een STEP-bestand bevat de vorm, niet de eisen.
Een STEP-bestand (.step of .stp) is een universeel 3D-formaat dat de exacte geometrie van je onderdeel bevat — bruikbaar in vrijwel elk CAD-programma. Het lost een probleem op dat 2D-tekeningen soms hebben: complexe vormen die op papier lastig eenduidig te interpreteren zijn, staan in een STEP-bestand gewoon driedimensionaal vast.

2. Maar een STEP-bestand vervangt je 2D-tekening niet.
Dit is de valkuil die mensen soms over het hoofd zien: een STEP-bestand toont de vorm, maar niet de toleranties, de gewenste oppervlakteafwerking, of het materiaal. Die informatie hoort nog steeds op een 2D-tekening te staan. De twee vullen elkaar aan — het 3D-bestand voor de geometrie, de 2D-tekening voor de eisen eromheen.

3. Voor complexe vormen scheelt een 3D-bestand een hoop interpretatiewerk.
Bij een eenvoudig plat onderdeel is een 2D-tekening vaak voldoende. Zodra een onderdeel driedimensionale contouren, vrije vormen of complexe holtes heeft, wordt een 3D-bestand veel waardevoller — het voorkomt dat een verspaner de vorm moet “reconstrueren” uit een paar aanzichten op papier, met kans op interpretatiefouten.

4. Het versnelt het offertetraject.
Een verspaner die meteen een correct 3D-bestand ontvangt, hoeft niet eerst te bellen om een onduidelijkheid te checken. Dat scheelt tijd aan beide kanten — vooral bij onderdelen die niet meteen voor de hand liggend zijn.

5. Niet elk CAD-formaat is even geschikt om te versturen.
Eigen bestandsformaten zoals SLDPRT (SolidWorks) zijn prima om binnen je eigen team te gebruiken, maar niet elk ontvangend systeem kan ze zonder problemen openen. STEP is bewust ontworpen als uitwisselformaat tussen verschillende CAD-pakketten, en is daarom de veiligste keuze om te versturen.

Het patroon achter deze vijf

Wat ze gemeen hebben: een STEP-bestand lost het probleem van vormonduidelijkheid op, maar het vervangt nooit de functionele eisen die op je tekening staan. Wie beide meestuurt — een compleet 3D-model én een 2D-tekening met toleranties en afwerking — geeft een verspaner alles wat hij nodig heeft om in één keer een scherpe, kloppende offerte te maken.

Bij Heudra Metaalbewerking in Ochten werken we graag met een STEP-bestand naast je 2D-tekening, zeker bij complexere onderdelen — het scheelt ons interpretatietijd, en dat komt jouw offerte ten goede.

Twijfel je of je bestanden compleet zijn voor een scherpe offerte? Stuur ze op — dan laten we je weten of er nog iets ontbreekt.

Heudra Metaalbewerking — specialist in CNC-draaien, CNC-frezen en seriematige metaalbewerking in Ochten.

Lees ook: Wat moet er op je offerteaanvraag staan voor een scherpe eerste prijs? · Vijf dingen op je tekening die je nooit als “duur” zou herkennen

Bron: STEP-bestand aanleveren voor CNC-verspaning — 247 Verspanen

Veelgestelde vragen

Is een STEP-bestand verplicht voor een CNC-offerte?
Niet altijd verplicht, maar wel waardevol bij complexere onderdelen. Een STEP-bestand bevat de exacte 3D-geometrie en voorkomt interpretatiefouten die kunnen ontstaan bij het lezen van alleen een 2D-tekening.

Vervangt een 3D-bestand mijn 2D-tekening?
Nee. Een STEP-bestand toont de vorm, maar bevat geen toleranties, oppervlakteafwerking of materiaalspecificaties. Die informatie hoort nog steeds op een 2D-tekening te staan — beide bestanden vullen elkaar aan.

Welk 3D-bestandsformaat kan ik het beste gebruiken voor een offerteaanvraag?
STEP (.step of .stp) is het meest geschikt, omdat het een universeel uitwisselformaat is dat door vrijwel elk CAD- en CAM-systeem correct wordt gelezen. Eigen bestandsformaten zoals SLDPRT kunnen compatibiliteitsproblemen geven bij de ontvangende partij.
